QXT 系 列 轻 型 输 送 机 技 术 参 数 |
|
|
||||||
型 号 |
参 数 |
|
|
|||||
链条节距 t |
链条许用张力 |
输送机速度 |
单点吊重 |
工作温度 |
自重 |
|
|
|
台湾150 |
150 |
2.5KN |
15m/min |
8Kg |
-20~280℃ |
2.8Kg/m |
|
|
XT200.32 |
200 |
5KN |
15m/min |
32 Kg |
-20~280℃ |
5.5 Kg/m |
|
|
XT250.32 |
250 |
5KN |
15m/min |
32 Kg |
-20~280℃ |
4.7 Kg/m |
|
|
XT300.32 |
300 |
5KN |
15m/min |
32 Kg |
-20~280℃ |
4.5 Kg/m |
|
|
XT200.50 |
200 |
5KN |
15m/min |
50 Kg |
-20~280℃ |
7.8 Kg/m |
|
|
XT250.50 |
250 |
5KN |
15m/min |
50 Kg |
-20~280℃ |
7.4 Kg/m |
|
|
XT300.50 |
300 |
5KN |
15m/min |
50 Kg |
-20~280℃ |
7.0 Kg/m |
|
|
XT300.100 |
300 |
7KN |
15m/min |
100 Kg |
-20~280℃ |
11 Kg/m |
|
|

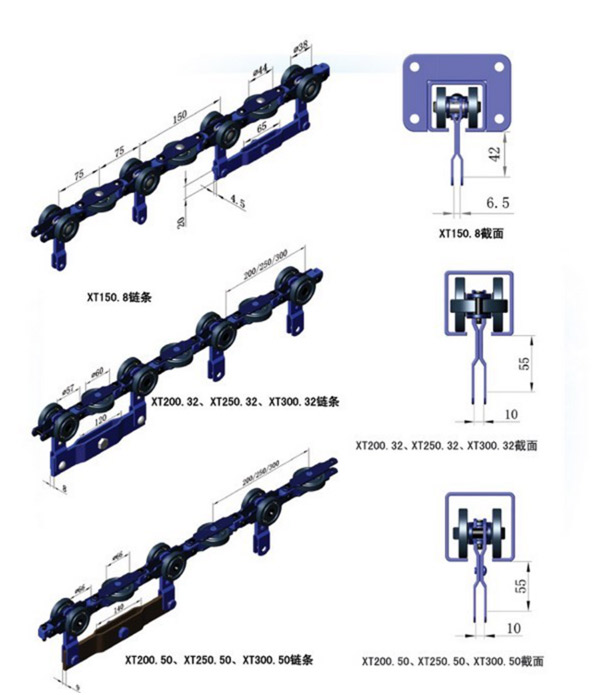

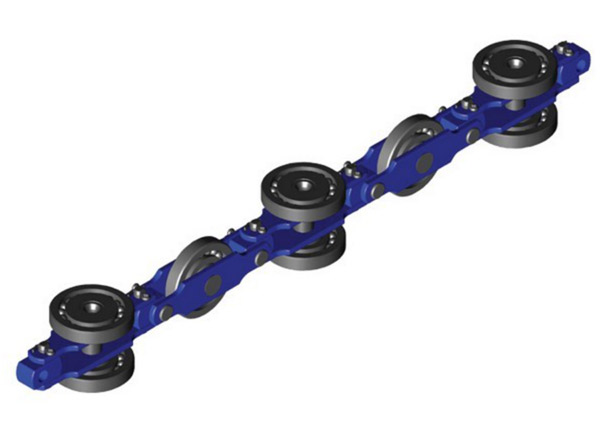

二、链条尺寸
三、轨道及轨道连结
轨道采用开口方钢管制造,具有外型美观,运动部件不外露等特点,除了提高链条本身的防尘、防污性能外,同时也减小了因偶然事件造成的触及、刮破链条等故障,加强了安全性。
轨道连接有两种方式,一种是括架连接,在欲连接的轨道相连接处用四只螺栓紧固。另一种是在两轨道连接处用专用工具夹持焊接。
轨道按其功能分为标准直轨、水平弯轨、垂直(上拱、下挠)弯轨、热伸缩轨以及检查轨等。

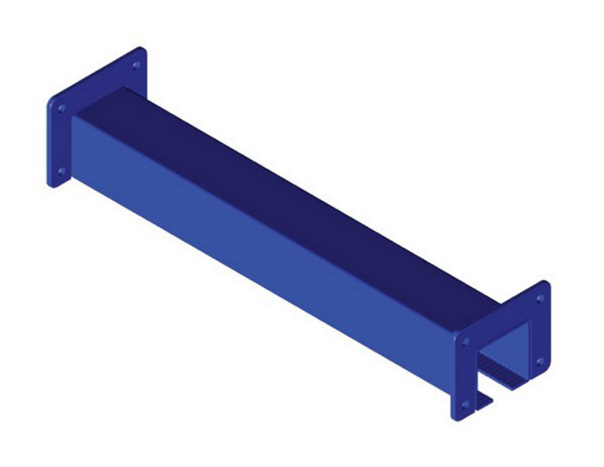

1、标准直轨
轻型输送机的标准直轨道由开口方钢管和括架构成,标准直轨的长度为6000mm,两端装有连接括架,为加强轨道的强度,有时中间也要安装括架。
2、水平弯轨
XT系列轻型输送机水平、垂直弯轨技术参数 |
||||||
型 号 |
参数 |
|||||
轨道尺寸 |
单点最大吊重 |
水平弯轨 |
垂直弯轨 |
|||
转弯半径mm |
转弯角度° |
转弯半径mm |
转弯角度° |
|||
XT150.8 |
67*67 |
8Kg |
R400-R5000 |
30/45/90/180 |
R600 |
15/30/45 |
XT200.32 |
72×68 |
32 Kg |
R400-R5000 |
30/45/90/180 |
R600-R1000 |
15/30/45 |
XT200.50 |
80×80 |
50 Kg |
R500-R5000 |
30/45/90/180 |
R600-R1000 |
15/30/45 |
XT250.32 |
72×68 |
32 Kg |
R500-R5000 |
30/45/90/180 |
R800-R2000 |
15/30/45 |
XT250.50 |
80×80 |
50 Kg |
R500-R5000 |
30/45/90/180 |
R800-R2000 |
15/30/45 |
XT300.32 |
72×68 |
32 Kg |
R600-R5000 |
30/45/90/180 |
R800-R2000 |
15/30/45 |
XT300.50 |
80×80 |
50 Kg |
R600-R5000 |
30/45/90/180 |
R800-R2000 |
15/30/45 |
XT300.100 |
80×100 |
100 Kg |
R600-R5000 |
30/45/90/180 |
R800-R2000 |
15/30/45 |
