ZH400十字链条输送机

XF400系列输送机具有运行平稳，工作可靠适用性强等优点。该系列输送机采用XF400系列链条，不仅可以单独使用于铝合金立式喷涂生产线，与其它系列轨道组合，可以方便地构成各种型式的积放输送机系列，使积放输送机具有轻便，占用空间小等特点，而且价格相对便宜。
　　XF400系列输送机按吊重分为四个品种：XF400A型：单吊点重30kg；XF400B型：单吊点重80kg；XF400C型：单吊点重120kg；XT400D型：单点吊重250Kg。

XF400 系列中型输送机技术参数
项目		参数
项目		XF400A型	XF400B型	XF400C型	XF400D型
链条节距		200/250 mm	330/350/400 mm	350/400 mm	400 mm
许用张力		400 Kg	800 Kg	1000 Kg	2000 Kg
单点吊重		30 Kg	80 Kg	120 Kg	250 Kg
输送机速度		0～15 m/min	0～15 m/min	0～15 m/min	0～15 m/min
水平弯轨	半径	600/800 mm	600/800 mm	600/800 mm	600/800 mm
水平弯轨	角度°	15/30/45/90/180	15/30/45/90/180	15/30/45/90/180	15/30/45/90/180
垂直弯轨	半径	600/800/1000 mm	600/800/1000 mm	600/800/1000 mm	600/800/1000 mm
垂直弯轨	角度°	15/30/45	15/30/45	15/30/45	15/30/45
单机驱动线路长度		200 m	200 m	200 m	200 m
最大综合包角		1800°	1800°	1800°	1800°

　　一、系统构成
　　XF400系列输送机主要由链条、轨道、驱动装置以及张紧装置等主要部件构成。
　　1、牵引链条
　　牵引链条由链片、销轴、中间节及轴承滚轮组组成。链片和销轴采用40Cr材质，经热处理后具有耐磨性能好、强度高等优点。轴承滚轮组采用整体轴承，材料为轴承钢，具有耐磨、耐高温、耐腐蚀、运行阻力小等优点。
　　A、XF400A型链条分两种，分别采用节距为250和400的链条，最小吊挂间距为整节距250、400两种。采用节距为400的链条，还可以利用特殊吊具实现半节距吊挂，最小吊挂间距为200。单点吊重30Kg。
　　B、XF400B型链条分三种，链条节距分别为300、350、400，最小吊挂间距分别为300、350、400，吊挂间距为节距的整数倍，单点吊重80Kg。
　　C、XF400C型链条分两种，链条节距分别为350、400，最小吊挂间距为350和400，吊挂间距为节距的整数倍，单点吊重120Kg。
　　D、XF400D型链条因为其单点吊重较大，所以只有一种形式，链条节距为400，最小吊挂间距为400，单点吊重250Kg。

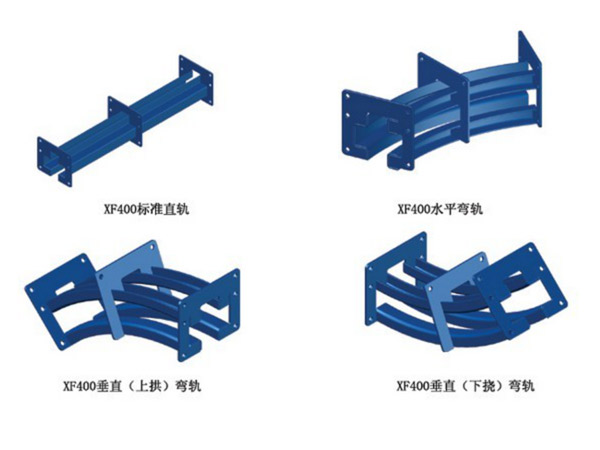

　　2、轨道

　　XF400型输送机轨道包括标准直轨、水平弯轨、垂直弯轨、检查轨、热伸缩轨等。轨道由优质钢板压制成型，标准轨道长度6000，轨道两边装有安装括架，轨道中间每600装有定位括架，轨道连接可以用螺栓连接，也可以将两端的括架焊接连接。

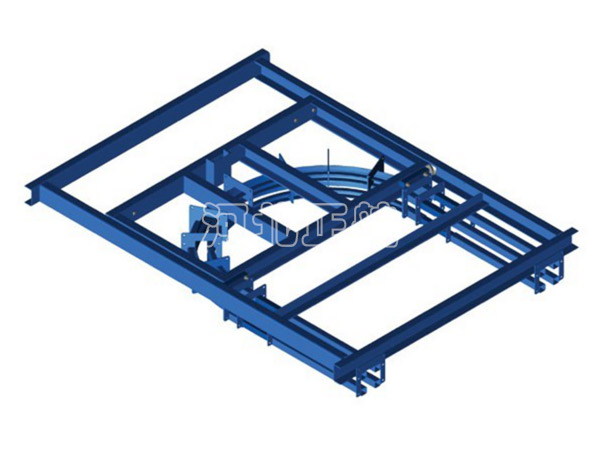

　3、驱动装置
　　XF400系列输送机的驱动装置采用履带链式直线驱动的方式，驱动运行安全平稳，噪音很小。为避免整条线路运行出现故障时驱动装置不致损坏，驱动装置还设有扭矩限制器，同时保证了线路出现故障时整个系统能及时停下，保护了输送系统各个部件不致受损。
